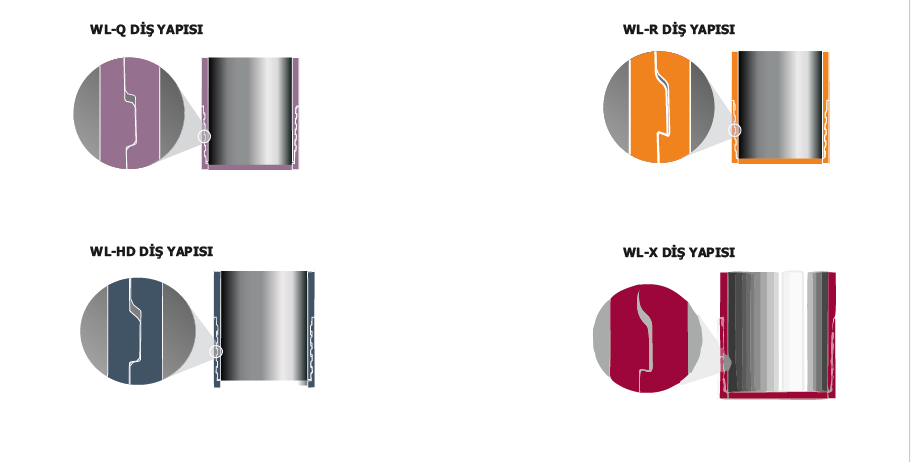

GEO SONDAJ MAKİNE; tijlerini ASTM A519 4130 standartına uygun soğuk çekilmiş borular kullanarak üretmektedir. Tijlerin esneme ve gerilme kuvvetlerinin artırılması için erkek ve dişi uçlarının 20 cm lik kısımlarına ısıl işlem uygulanmaktadır. GEO SONDAJ MAKİNE; WL-Q, WL-HD, WL-R ve WL-X olmak üzere 4 farklı diş tipinde üretim yapmaktadır. Kolay tanımlanması için tijlerin erkek uçlarına oyuklar açılmaktadır.
Wireline Tij Özellikleri
| Parça No |
Açıklama |
Dış Çap |
İç Çap |
Ağırlık |
Derinlik |
Esneme Kuv. |
Gerilme Kuv. |
| G51587-Q |
NWL-Q |
69.90 mm |
60.30 mm |
7.8 kg/m |
1500 m |
650 MPa |
790 MPa |
| G51587-HD |
NWL-HD |
69.90 mm |
60.30 mm |
7.8 kg/m |
3000 m |
650 MPa |
790 MPa |
| G51587-R |
NWL-R |
69.90 mm |
60.30 mm |
7.8 kg/m |
3000 m |
650 MPa |
790 MPa |
| G51587-X |
NWL-X |
69.90 mm |
60.30 mm |
7.8 kg/m |
3350 m |
650 MPa |
790 MPa |
| Parça No |
Açıklama |
Dış Çap |
İç Çap |
Ağırlık |
Derinlik |
Esneme Kuv. |
Gerilme Kuv. |
| G51593-Q |
HWL-Q |
88.90 mm |
77.80 mm |
11.4 kg/m |
1500 m |
650 MPa |
790 MPa |
| G51593-HD |
HWL-HD |
88.90 mm |
77.80 mm |
11.4 kg/m |
2500 m |
650 MPa |
790 MPa |
| G51593-R |
HWL-R |
88.90 mm |
77.80 mm |
11.4 kg/m |
2500 m |
650 MPa |
790 MPa |
| G51593-X |
HWL-X |
88.90 mm |
77.80 mm |
11.4 kg/m |
3050 m |
650 MPa |
790 MPa |
| Parça No |
Açıklama |
Dış Çap |
İç Çap |
Ağırlık |
Derinlik |
Esneme Kuv. |
Gerilme Kuv. |
| G3541744-HD |
PWL-HD |
114.40 mm |
101.40 mm |
16.9 kg/m |
1500 m |
650 MPa |
790 MPa |
Muhafaza Borusu Özellikleri
| Parça No |
Açıklama |
Dış Çap |
İç Çap |
Ağırlık |
Diş Adımı |
Diş Uzunluğu |
Hacim |
| G66544 |
NW |
88.90 mm |
76.20 mm |
12.8 kg/m |
10.2 |
62.7 mm |
455.7 l/100m |
| G101337 |
HW |
114.30 mm |
101.60 mm |
17.4 kg/m |
10.2 |
44.4 mm |
810.8 l/100m |
| G3543977 |
PW |
139.70 mm |
127.00 mm |
21.4 kg/m |
10.2 |
44.4 mm |
1266.6 l/100m |
N Tijler
| Parça No |
Açıklama |
| G51586-Q |
NWL-Q Tij 1,50 m |
| G51587-Q |
NWL-Q Tij 3,00 m |
| G51586-QT |
NWL-QT Tij 1,50 m, Isıl İşlemli |
| G51587-QT |
NWL-QT Tij 3,00 m, Isıl İşlemli |
| G51586-HD |
NWL-HD Tij 1,50 m |
| G51587-HD |
NWL-HD Tij 3,00 m |
| G51586-HDT |
NWL-HDT Tij 1,50 m, Isıl İşlemli |
| G51587-HDT |
NWL-HDT Tij 3,00 m, Isıl İşlemli |
| G51586-R |
NWL-R Tij 1,50 m |
| G51587-R |
NWL-R Tij 3,00 m |
| G51586-RT |
NWL-RT Tij 1,50 m, Isıl İşlemli |
| G51587-RT |
NWL-RT Tij 3,00 m, Isıl İşlemli |
| G51586-X |
NWL-X Tij 1,50 m |
| G51587-X |
NWL-X Tij 3,00 m |
| G51586-XT |
NWL-XT Tij 1,50 m, Isıl İşlemli |
| G51587-XT |
NWL-XT Tij 3,00 m, Isıl İşlemli |
N Muhafaza Boruları
| Parça No |
Açıklama |
| G66543 |
NW Muhafaza Borusu, 1,50 m |
| G66544 |
NW Muhafaza Borusu, 3,00 m |
| G66543-HWL |
NW Muhafaza Borusu (HWL Tij) 1,50 m |
| G66544-HWL |
NW Muhafaza Borusu (HWL Tij), 3,00 m |
| G66543-HND |
NW Muhafaza Borusu (HND Tij) 1,50 m |
| G66544-HND |
NW Muhafaza Borusu (HND Tij), 3,00 m |
H Tijler
| Parça No |
Açıklama |
| G51592-Q |
HWL-Q Tij 1,50 m |
| G51593-Q |
HWL-Q Tij 3,00 m |
| G51592-QT |
HWL-QT Tij 1,50 m, Isıl İşlemli |
| G51593-QT |
HWL-QT Tij 3,00 m, Isıl İşlemli |
| G51592-HD |
HWL-HD Tij 1,50 m |
| G51593-HD |
HWL-HD Tij 3,00 m |
| G51592-HDT |
HWL-HDT Tij 1,50 m, Isıl İşlemli |
| G51593-HDT |
HWL-HDT Tij 3,00 m, Isıl İşlemli |
| G51592-R |
HWL-R Tij 1,50 m |
| G51593-R |
HWL-R Tij 3,00 m |
| G51592-RT |
HWL-RT Tij 1,50 m, Isıl İşlemli |
| G51593-RT |
HWL-RT Tij 3,00 m, Isıl İşlemli |
| G51592-X |
HWL-X Tij 1,50 m |
| G51593-X |
HWL-X Tij 3,00 m |
| G51592-XT |
HWL-XT Tij 1,50 m, Isıl İşlemli |
| G51593-XT |
HWL-XT Tij 3,00 m, Isıl İşlemli |
H Muhafaza Boruları
| Parça No |
Açıklama |
| G101336 |
HW Muhafaza Borusu 1,50 m |
| G101337 |
HW Muhafaza Borusu 3,00 m |
| G101336-PWL |
HW Muhafaza Borusu (PWL Tij) 1,50 m |
| G101337-PWL |
HW Muhafaza Borusu (PWL Tij) 3,00 m |
P Tijler
| Parça No |
Açıklama |
| G3541743-HD |
PWL-HD Tij 1,50 m |
| G3541744 -HD |
PWL-HD Tij 3,00 m |
| G3541743-HDT |
PWL-HDT Tij 1,50 m, Isıl İşlemli |
| G3541744-HDT |
PWL-HDT Tij 3,00 m, Isıl İşlemli |
P Muhafaza Boruları
| Parça No |
Açıklama |
| G3543976 |
PW Muhafaza Borusu 1,50 m |
| G3543977 |
PW Muhafaza Borusu 3,00 m |
| G3543976-HD |
PHD Muhafaza Borusu 1,50 m |
| G3543977-HD |
PHD Muhafaza Borusu 3,00 m |
| G3543978 |
SW Muhafaza Borusu 1,50 m |
| G3543979 |
SW Muhafaza Borusu 3,00 m |
| G3543978-HD |
SHD Muhafaza Borusu 1,50 m |
| G3543979-HD |
SHD Muhafaza Borusu 3,00 m |
